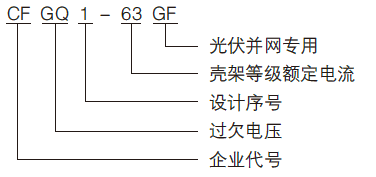

CFGQ1系列

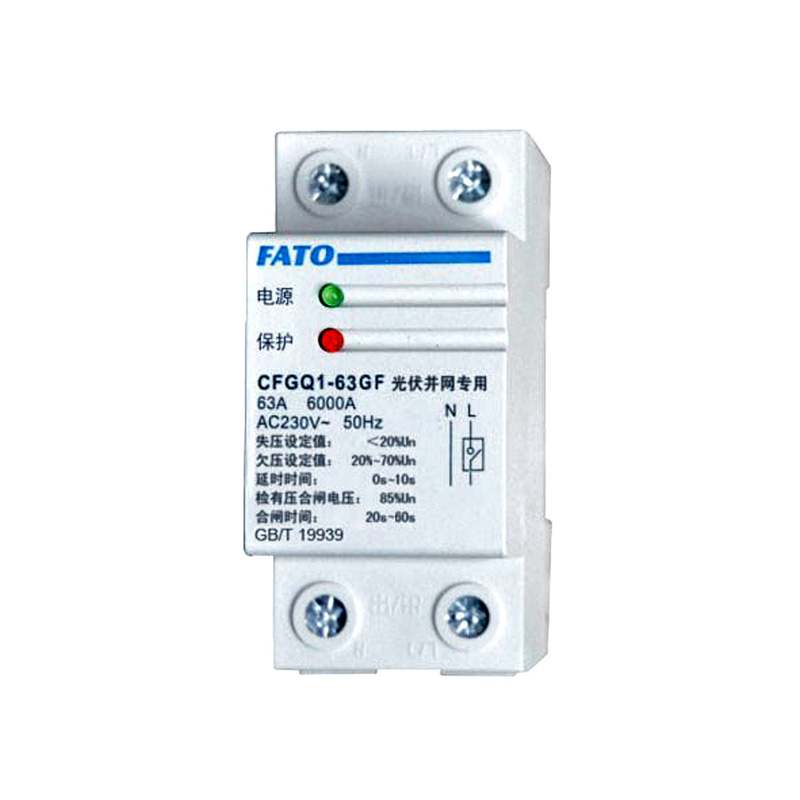

CFGQ1-63GF光伏并網專用過欠壓保護器適用于交流50Hz，工作電壓 AC230V的電氣線路中；廣泛應用于家用及類似用途場合，本產品結構緊湊，外形美觀，可與DZ47-63系列產品并軌安裝。
符合標準：GB/T 19939。

● 海拔高度不超過2000m；
● 周圍溫度正常范圍：-5℃~+40℃，24h平均值不超過+35℃；
● 在+40℃時空氣相對濕度不超過50%，在較低溫度下可以允許有較高的相對濕度；例如在+ 20℃時相對濕度為90%，并考慮因溫度變化產生的產品表面上的凝露；
● 污染等級2級；
● 安裝類別：Ⅱ、Ⅲ類；
● 安裝型式：采用TH35-7.5型安裝導軌安裝；
● 安裝面與垂直面的傾斜角度不超過5℃；
● 安裝條件：安裝場所的外磁場任何方向均不應超過地磁場的5倍，控制器一般垂直安裝，安裝處應無顯著沖擊和振動；
● 用螺釘壓緊接線。

CFGQ1-63GF光伏并網專用過欠壓保護器主要由絕緣外殼、電子組件板、過欠壓檢測元件等組成。其工作原理為：檢有壓自動合閘，當電壓過高或過低，能延時且自動切斷電源，以達到保護電器及人身安全；當電壓恢復正常時，保護器自動接通電源，恢復供電，實現全自動控制。
