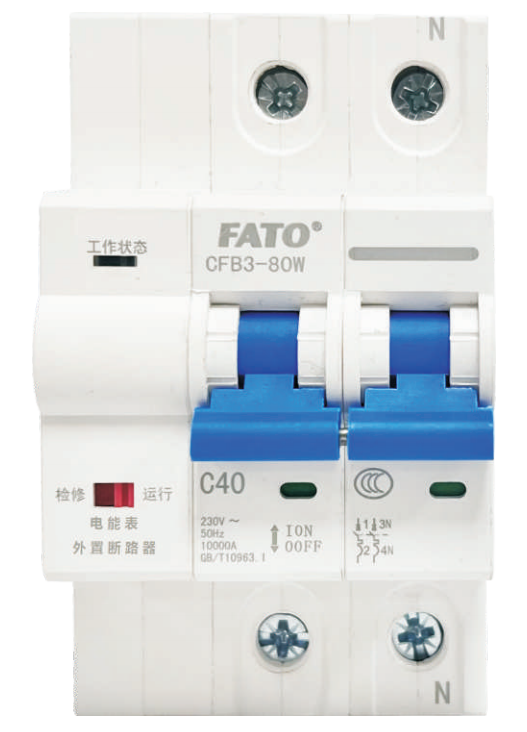

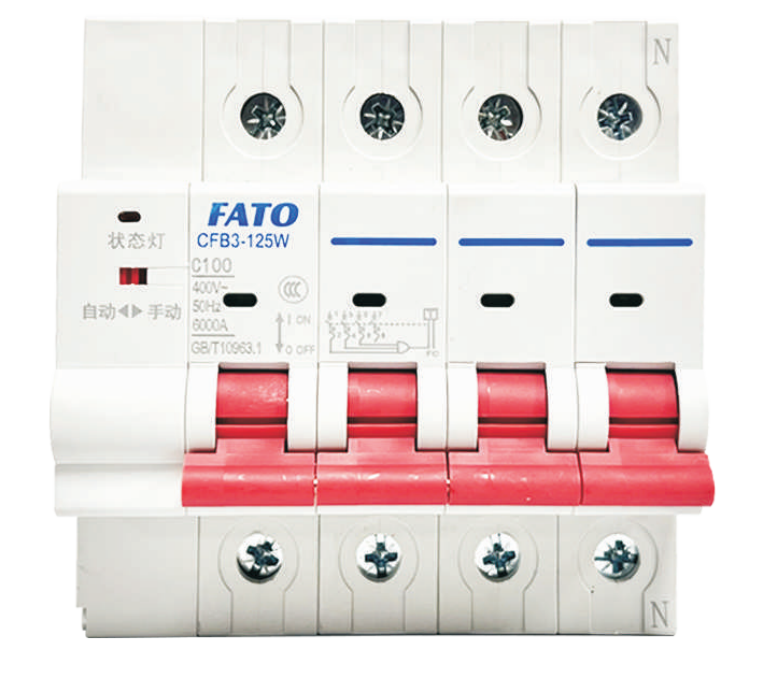

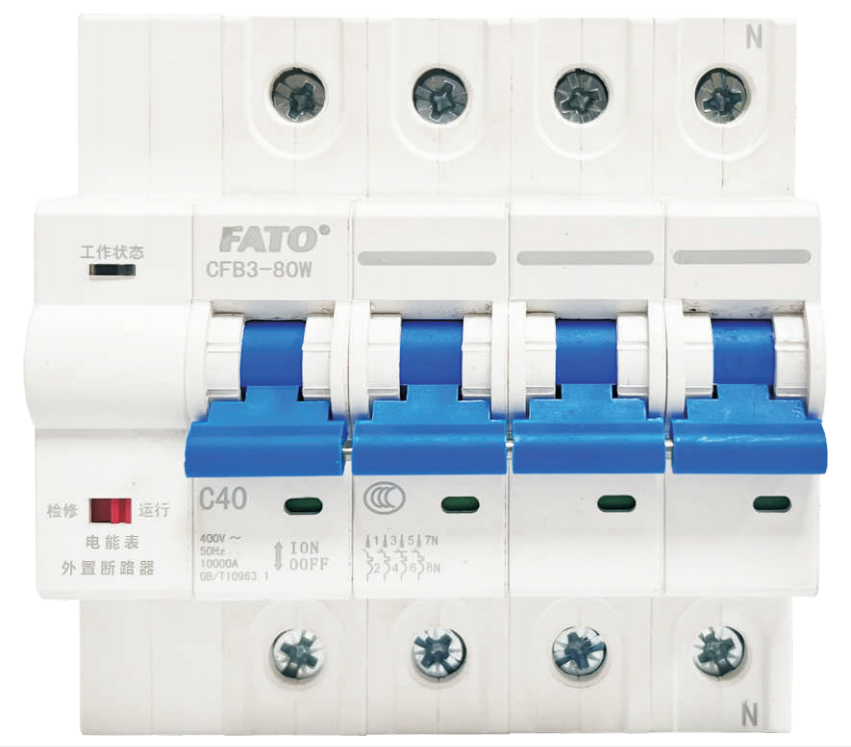

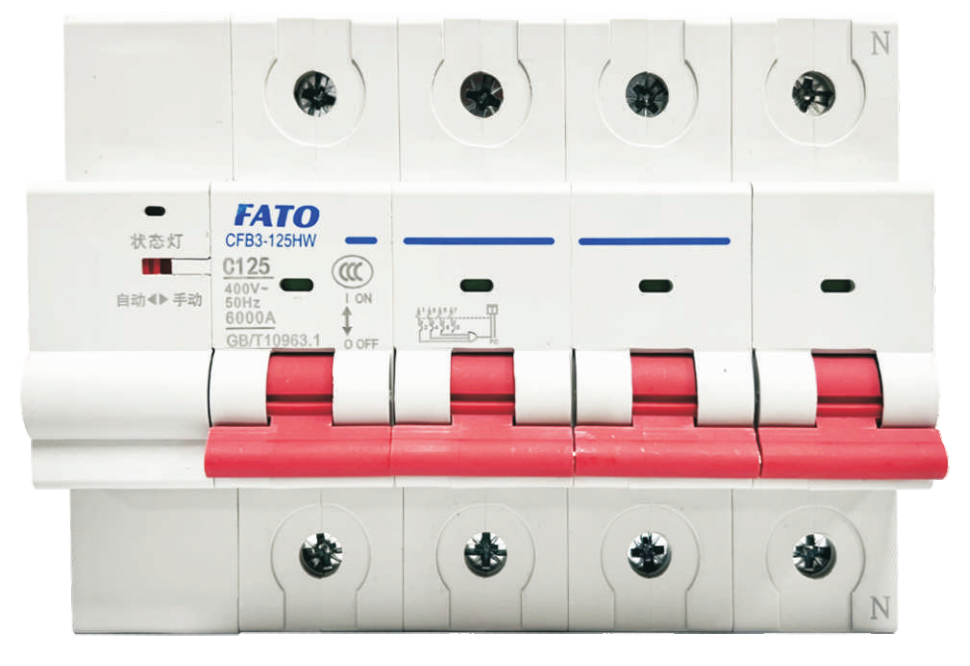

CFB3-W系列

CFB3-W系列電能表外置斷路器是本公司開發的CFB3高分段小型斷路器基礎上派生的產品，具有遠程智能控制功能及自動重合閘功能。適用于交流50/60Hz，額定電壓至400V，額定電流至125A的線路中，主要是配合智能電能表解決欠費后自動斷電而不能自動合閘續電的問題，實現智能費控功能的關鍵器件。還具有過載和短路保護功能亦可在正常情況下作為線路的不頻繁轉換之用。斷路器具有隔離功能，符號為“”。

符合標準:GB/T10963.1、IEC60898-1、CQC1121。

● 環境溫度：－25℃~70℃。
● 安裝地點的海拔高度不超過2000m。
● 安裝地點的大氣濕度年平均不超過75%，最濕月平均最大相對濕度不超過95%，偶然情況下不超過85%。
● 污染等級： 2級。
● 安裝類別：II、Ill類。
● 應采用35mm標準導軌安裝。
● 安裝處因無顯著沖擊和振動。

● 斷路器的限流特性好，燃弧時間極短，分斷能力高、保護特性精確、壽命長、性能可靠。
● 外殼采用弧面獨特設計，側面具有流水線型通風槽，提高散熱能力，降低產品溫升。
● 具有明顯的觸頭位置狀態指示。
● 1P+N和3P+N斷路器，N極可斷開。
● 接線端子具有母排和導線兩用接線方式。
● 附件齊全，可帶輔助觸頭、報警觸頭、分勵脫扣器、欠壓脫扣器、過壓脫扣器、過欠壓脫扣器等附件。
● 具有手動／自動切換功能，在自動位置，可實現遠程自動分合閘功能，亦可手動分閘；在手動位置，可以進行人工合閘，則自動合閘功能失效。
● 機構與斷路器一體化設計，通過內軸傳動，分合閘同步性能好（如圖1)。
