CFM3LE-CYGF系列

分布式光伏并網專用低壓斷路器

CFM3LE系列分布式光伏并網專用低壓斷路器(以下簡稱:斷路器)是專用于分布式光伏電源并網的低壓斷路器,它集電動操作機構、智能控制器、塑殼斷路器于一體,對線路或用電設備的過電流、短路、缺相、欠壓、失壓、過壓、漏電等進行保護。

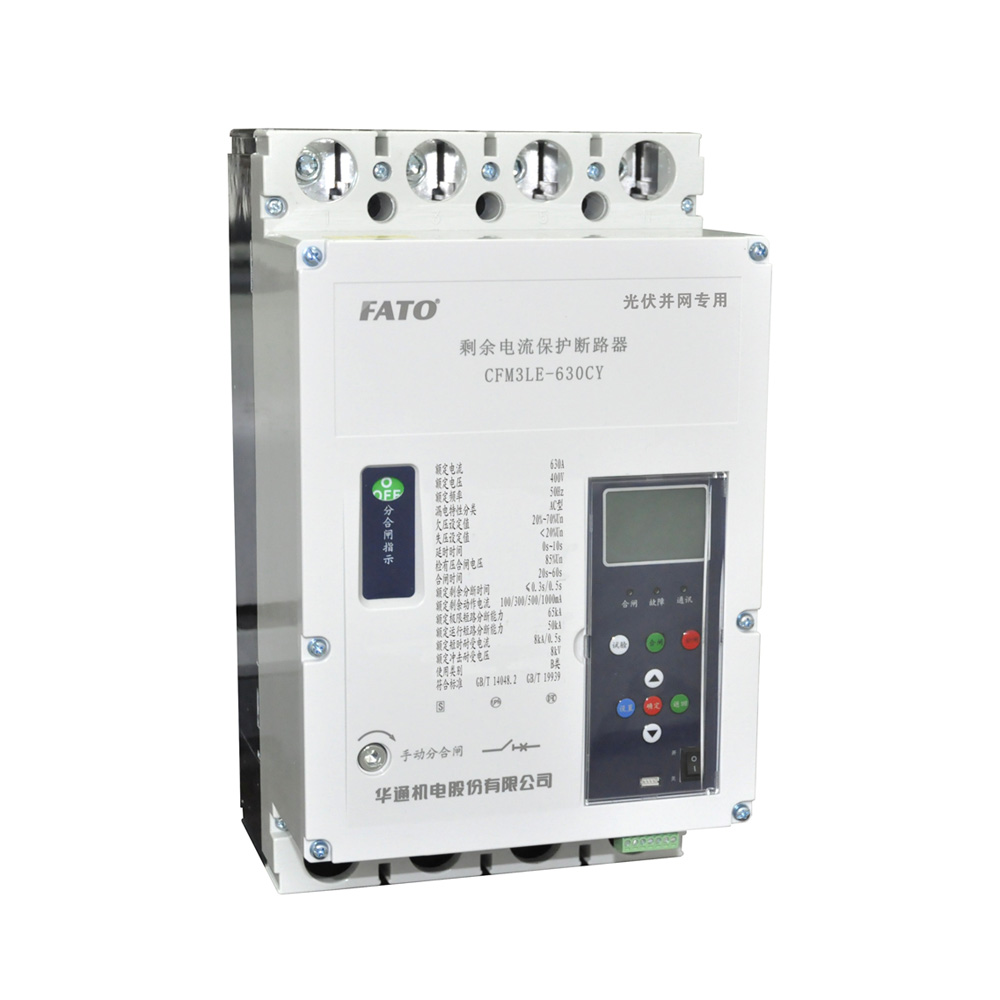

CFM3LE-CYGF系列分布式光伏并網專用低壓斷路器
介紹 文檔 證書 相關產品
適用范圍

CFM3LE-CYGF系列分布式光伏并網專用低壓斷路器(以下簡稱:斷路器)是專用于分布式光伏電源并網的低壓斷路器,它集電動操作機構、智能控制器、塑殼斷路器于一體,對線路或用電設備的過電流、短路、缺相、欠壓、失壓、過壓、漏電等進行保護。
斷路器能夠?qū)崿F(xiàn)欠壓延時跳閘,躲過電力系統的電力波動與驟降,確保電網電壓出現波動時,光伏電源不至于立刻離網,最大限度地發揮分布式光伏電源對電網的支撐作用。同時,也能讓用戶獲得最大的經濟效益。
斷路器能夠?qū)崿F(xiàn)失壓跳閘,防止無壓合閘,即在電網出現長久故障或計劃檢修等長久失電時,避免隨意合閘而危及電網檢修人員及其它相關人員的人身安全。
斷路器自帶電動操作機構,能夠?qū)崿F(xiàn)檢有壓自動合閘,有效解決孤島效應并提升分布式光伏配電系統的自動化性能。
斷路器自帶中文液晶顯示窗口,能夠顯示斷路器運行狀態、設置保護參數,查詢故障記錄。
斷路器設有RS485串行接口,可滿足通訊組網的要求。
產品符合標準:
GB/T 14048.2、GB/T 19939、Q/GDW 1972

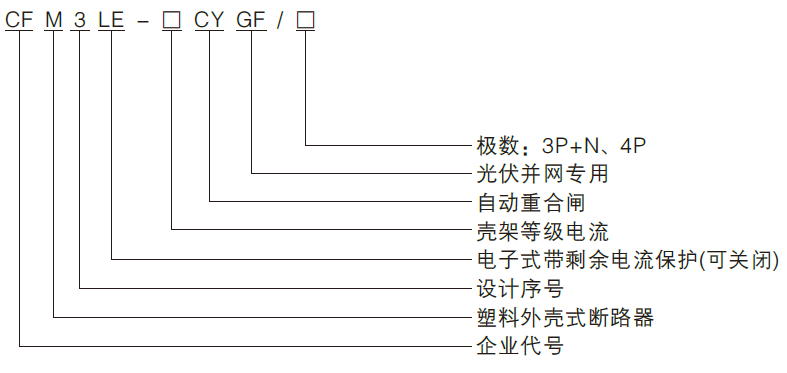

型號含義


正常工作條件

● 海拔高度:安裝地點的海拔高度不超過2000m;
● 周圍空氣溫度:周圍空氣溫度上限不超過+70℃,周圍空氣溫度下限不低于-25℃;
● 安裝條件:安裝在無沖擊震動及無雨雪侵襲的地方,1、3、5、N端子接電網側,2、4、6、N端子接光伏側,與垂直面的傾斜度不超過5°;
● 污染等級:3級;
● 安裝類別:Ⅲ;
● 安裝場所的外磁場在任何方向不超過地磁場的5倍;
● 斷路器應按產品的使用說明書要求安裝和使用。
